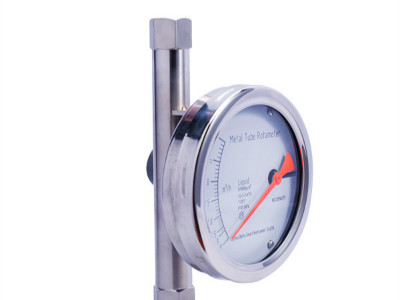

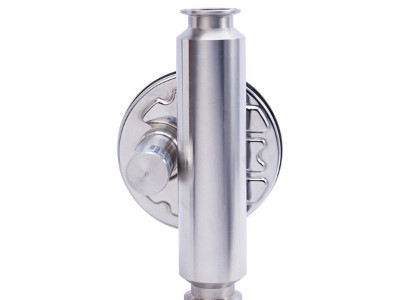

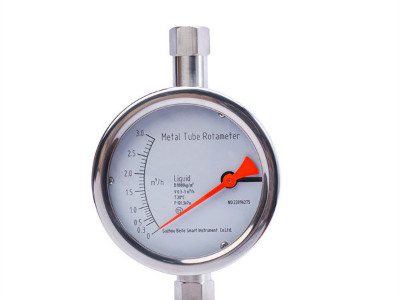

不銹鋼金屬管浮子流量計

不銹鋼耐用金屬管浮子流量計/做工精巧浮子流量計結構簡單，工作可靠，壓力損失小，有防爆、夾套保溫、耐腐蝕等形式，廣泛應用于醫藥、化工、輕工、石化等工業部門。標準型LZ系列金屬管轉子流量計由一個測量管和一個就地指示器組成。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

BTLZ系列智能型不銹鋼金屬管浮子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質型、隔離防爆型三種。

BTLZ系列智能型不銹鋼金屬管浮子流量計采用了Honeywell無接觸無磁滯檢測磁場角度變化的磁測傳感器、并配以高性能MCU，可實現液晶顯示：瞬時流量、累計量、環路電流，環境溫度、阻尼時間、小信號切除量?？蛇x4～20mA遠傳輸出（可帶HART通訊）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有很高的精度和可靠性，可以取代進口同類型儀表，且具有性價比高、在線參數標定、掉電保護等特點。

BTLZ系列智能型不銹鋼金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有下進上出安裝型、上進下出安裝型、側進側出安裝型、底進側出安裝型、水平安裝型等安裝方式可選。

introduction

產品特點

貝特-智能儀表直供廠家

全金屬結構設計 / metal structure design 堅固的全金屬結構設計，適合各行業氣體和液體的測量。
一
表殼結構設計 / Case structure design 全新的表殼結構設計，無需增加部件即可應用于高溫環境。
二
錐形測量管 / Conical measuring tube 特殊設計的錐形測量管，測量范圍更廣，測量線性更好。
三

連接方式多樣 / connection methods 可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
四
測量部分材料可選 / Material optional 不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。
五
磁耦合系統 / Magnetic coupling system 特殊設計的磁耦合系統，可明顯提高測量的精度和穩定性。
六

技術參數

貝特-智能儀表直供廠家

測量范圍	水 (20℃) 16～150000 l/h 空氣（0.1013MPa 20℃） 0.5～4000 m3/h	液晶顯示	瞬時流量顯示數值范圍:0.000～99999 累積流量顯示數值范圍:0.00～99999999
夾套壓力等級	1.6MPa	電氣接口	M20×1.5、PG11、1/2”NPT或用戶提供規格
介質溫度	標準型 -80℃～+220℃	整體高度	標準型:250mm(其他安裝方式見相關表格)
高溫型	300℃	防護等級	IP65/IP67
內襯FEP型	≤85℃	防爆標志	本安型：ExiaIICT3～6 隔爆型：ExdIICT4～6
環境溫度	-40℃～+120℃(無液晶顯示遠傳型≤85℃) (帶液晶顯示遠傳型≤70℃)	介質粘度	DN15： ≤5mPa.s ≤30mPa.s) DN25： ≤250mPa.s DN50～DN150：≤300mPa.s
量程比	10:1（特殊型20：1）	輸出	標準信號:二線制4～20mA(可帶HART通訊) 標準信號:三線制0～10mA 報警信號:1、兩路繼電器輸出(極限值125VAC/0.25A) 2、一路或兩路接近開關（開關要求根據客戶要求）脈沖信號輸出：0-1KHz隔離輸出（輸出電平Vpp>4.5V)
精度等級	2.5（特殊型1.5%或 1.0%）	供電	標準型:24VDC±20% 交流型:220VAC(85～265VAC)(需定制) 電池型:3.7@4.4-5.2AH鋰電池，根據不同使用情況，每組可用（3～12個月），兩組替換使用。
工作壓力	DN15～DN50 PN16MPa （特殊型25MPa） DN80～DN150 PN10MPa （特殊型16MPa）	連接方式	標準型：HG20592法蘭特殊型：用戶提供法蘭標準螺紋連接型：用戶指定

使用方法（安裝）

衛生型金屬管轉子流量計安裝需要完成12個步驟。

1、清理安裝流量計之前一定要將管道內的焊渣、雜物清理干凈；
2、校正流量計的直立部分垂直于地面安裝傾斜度不得超過5°.否則會影響測量準確度.。
3、位置為了確保流量計的測量準確性，應在流量計的進口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段，測量時調節控制閥安裝在流量計的下游。
4、型號若被測介質為大的脈動流或兩相流，應在流量計的上游安裝緩沖器來或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計使用阻尼型的。
5、測介質測介質較臟或含有導磁顆粒時，建議在流量計的上游安裝過濾器或磁過濾器。
6、支撐流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。
7、維護為了便于流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示妁旁路管道。
8、穩定當流量計用于氣體測量時,應保證管道內的工作壓力不少于5倍流量計的壓力損失,使流量計能夠穩定正常動作。
9、接線對電遠傳及帶報警限位開關的流量計在使用前，打開儀表蓋，按接線圖正確接線。
10、阻動件按儀表指示器中的警示牌，取出運輸中防止浮子振動的阻動件，復原后再使用儀表。
11、開啟流量計若開啟流量計時，由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力，緩慢開啟控制閥，直到系統正常，儀表方可使用，否則容易造成指針跳動或浮子的突然撞擊而損壞的瑰象。
12、用戶使用用戶使用時，若被測流體的密度與水不同對，或被測氣體的參數和工作狀態與制造廠家規定不同時應對流量計示值讀數進行換算，換算方法見附錄。

廠家實力

智能儀表直供廠家

公司生產加工設備齊全，電子車間擁有一條現代化SMT流水線，擁有完善的電子設計、開發實驗室。機械車間擁有多臺精密數控車床、普通車床、加工、全自動環縫焊機、鉆床等設備，標定車間擁有兩條液體標定測試線，一條中小流量氣體標定測試線，保證每臺產品均經實際標定、校驗，以確保產品品質。

產品尺寸

貝特-智能儀表直供廠家

不銹鋼金屬管浮子流量計標準型外形尺寸及重量

標準型外形尺寸及重量

不銹鋼金屬管浮子流量計夾套型外形尺寸及重量

夾套型外形尺寸及重量

不銹鋼金屬管浮子流量計內襯FEP型外形尺寸及重量

內襯FEP型外形尺寸及重量

不銹鋼金屬管浮子流量計上進下出型外形尺寸及重量

上進下出型外形尺寸及重量

不銹鋼金屬管浮子流量計側進側出型：外形尺寸、重量及壓損

側進側出型：外形尺寸、重量及壓損

不銹鋼金屬管浮子流量計下進側出型：外形尺寸、重量及壓損

下進側出型：外形尺寸、重量及壓損

不銹鋼金屬管浮子流量計水平安裝型：型外形尺寸、重量及壓損

水平安裝型：型外形尺寸、重量及壓損

不銹鋼金屬管浮子流量計使用說明書

下一篇衛生型金屬管轉子流量計

上一篇防腐型金屬管轉子流量計

熱品推薦 / Hot product

: 流量傳感器

流量傳感器（流量計、能量計），主要用于測量液體、氣體、蒸汽、能量（包括冷量、熱量）等介質的體積流量、質量流量、能量，并可以提供模擬信號信號、數字信號輸出，數字信號可以提供485、HART、FF、rofiu以及各種無線通訊協議，可以進行有線、無線通訊或者組網工作。根據不同的應用場合和要求，可以選擇不同的流量傳......

: 報警型金屬轉子流量計

報警型金屬轉子流量計有就地顯示型和智能遠傳型，帶有指針顯示，瞬時流量，累積流量，液晶顯示，上下限報警輸出，累積脈沖輸出，標準的二線制4-20mA電流輸出等多種形式，為用戶提供了非常廣闊的選擇空間。另外該儀表采用高質量的MCU微處理系統，保證了流量計在各種應用場所的優良性能

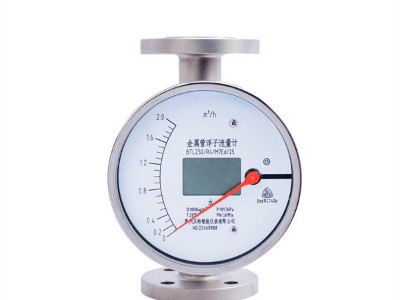

: 遠傳金屬轉子流量計
