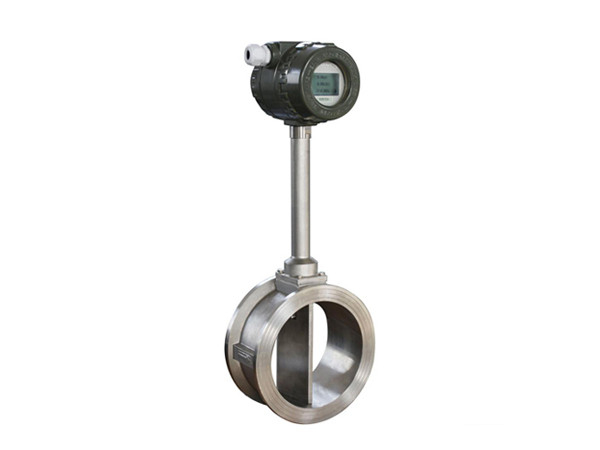

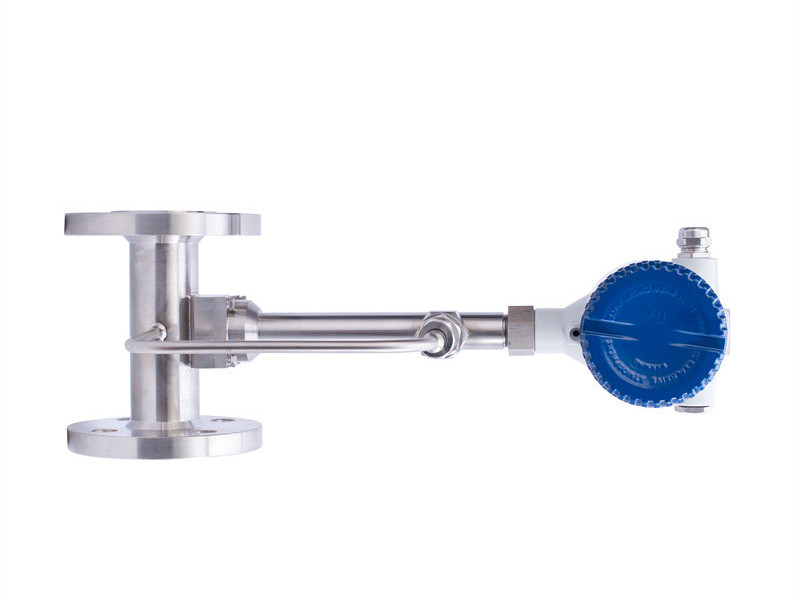

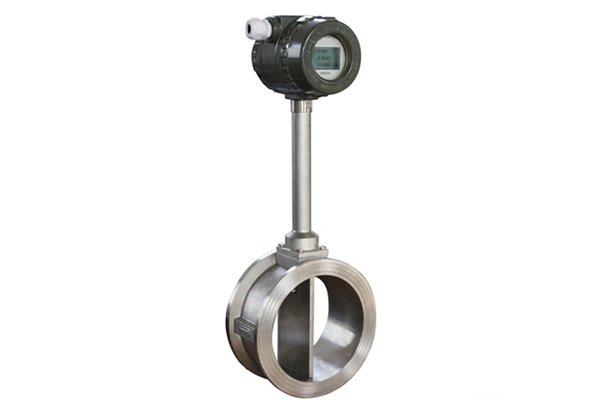

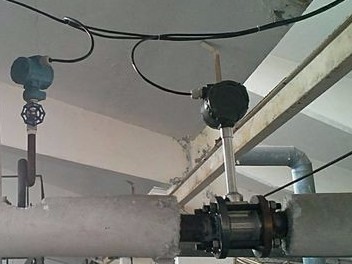

LUGB渦街流量計

LUGB系列渦街流量計可用于各種氣體、液體和蒸汽的流量檢測及計量。

LUGB系列渦街流量計可以與本公司生產的智能流量積算儀配套使用,也可以和其它儀表廠商生產的智能儀表配套使用,具有通用性強的特點。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

LUGB系列渦街流量計是一種采用壓電晶體作為檢測元件，輸出與流量成正比的標準信號的流量?jī)x表。該儀表可以直接與ＤＤＺ－Ⅲ型儀表系統配套，也可以與計算機及集散系統配套使用，對不同介質的流量參數進行測量。該儀表根據流體渦街的檢測原理，其檢測渦街的壓電晶體不與介質接觸，儀表具有結構簡單、通用性好和穩定性高的特點。

introduction

產品特點

貝特-智能儀表直供廠家

耐高溫 / High temperature resistance 傳感器測量探頭采用特殊工藝封裝，耐高溫可達350℃
一
通用性強 / Strong versatility 通用性強，可測量不潔凈的氣體、液體
二
使用壽命長 / long lasting 敏感元件封狀在探頭體內，檢測元件不接觸測量介質，使用壽命長
三

補償設計 / Compensation design 傳感器采用補償設計，提高儀表抗震性
四
結構簡單 / Simple structure 結構簡單、無可動件，耐用性高
五
不受介質影響 / Unaffected by media 在規定雷諾數范圍內，測量不受介質溫度、壓力、粘度影響
六

安全性好 / Good security 流量計可應用于防爆場合，安全性好
七
量程比寬 / Range width 量程比寬，可達10:1、15:1
八

技術參數

貝特-智能儀表直供廠家

技術參數

環境溫度	(-40～55)℃
相對濕度	(5～90)%
大氣壓力	(86—106)Kpa
公稱通徑	(15～1500)ｍｍ（大于200mm為插入式結構）
測量介質	液體、氣體、蒸汽
公稱壓力	1.6Mpa 2.5Mpa 4.0Mpa
介質溫度	(-40～+350)℃
精度等級	0.5級,1.0級1.5級,2.5級
線性度	≤±1.5％
重復性	≤0.5％,≤1.0%
輸出信號	電壓脈沖
輸出信號	(4～20)mA DC（兩線制）
供電電源	電壓脈沖 12V DC或24V DC
	電流型 24V DC
	智能電流型 24V DC
	智能電池型 3.6V DC
負載電阻	上限負載電阻不超過350Ω
本體材質	304不銹鋼
連接方式	(15～300)mm 法蘭卡裝式結構
連接方式	(200～1500)mm 為插入式結構
保護等級	IP65, IP67
電纜接口	PG10
防爆類型	本安型; 隔爆型
防爆標志	iaⅡCT6; dIIBT4

結構尺寸

公稱直徑	內徑	卡裝式本體
公稱直徑	內徑	長L	外徑D	總高H
15	15	50	88	335
20	20	50	88	335
25	25	50	88	335
32	32	50	88	335
40	39	50	88	335
50	49	70	88	335
65	64	70	105	345
80	79	80	117	365
100	99	80	140	382
125	125	70	168	395
150	149	70	190	425
200	207
250	259
300	309

安裝結構圖

貝特-智能儀表直供廠家

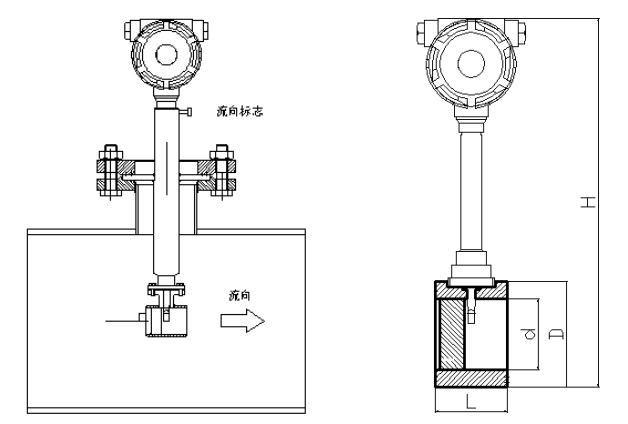

插入式流量計安裝結構圖

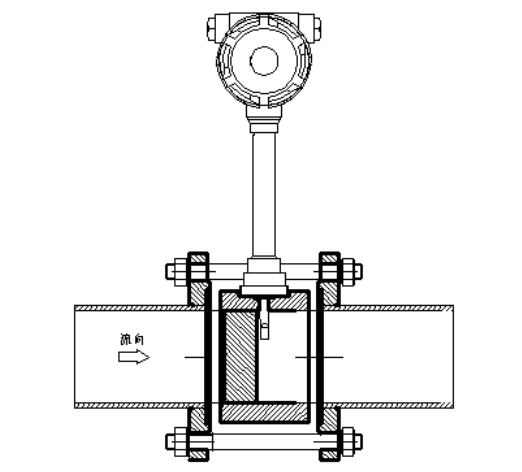

法蘭卡裝式流量計安裝結構圖

法蘭卡裝式流量計安裝結構圖

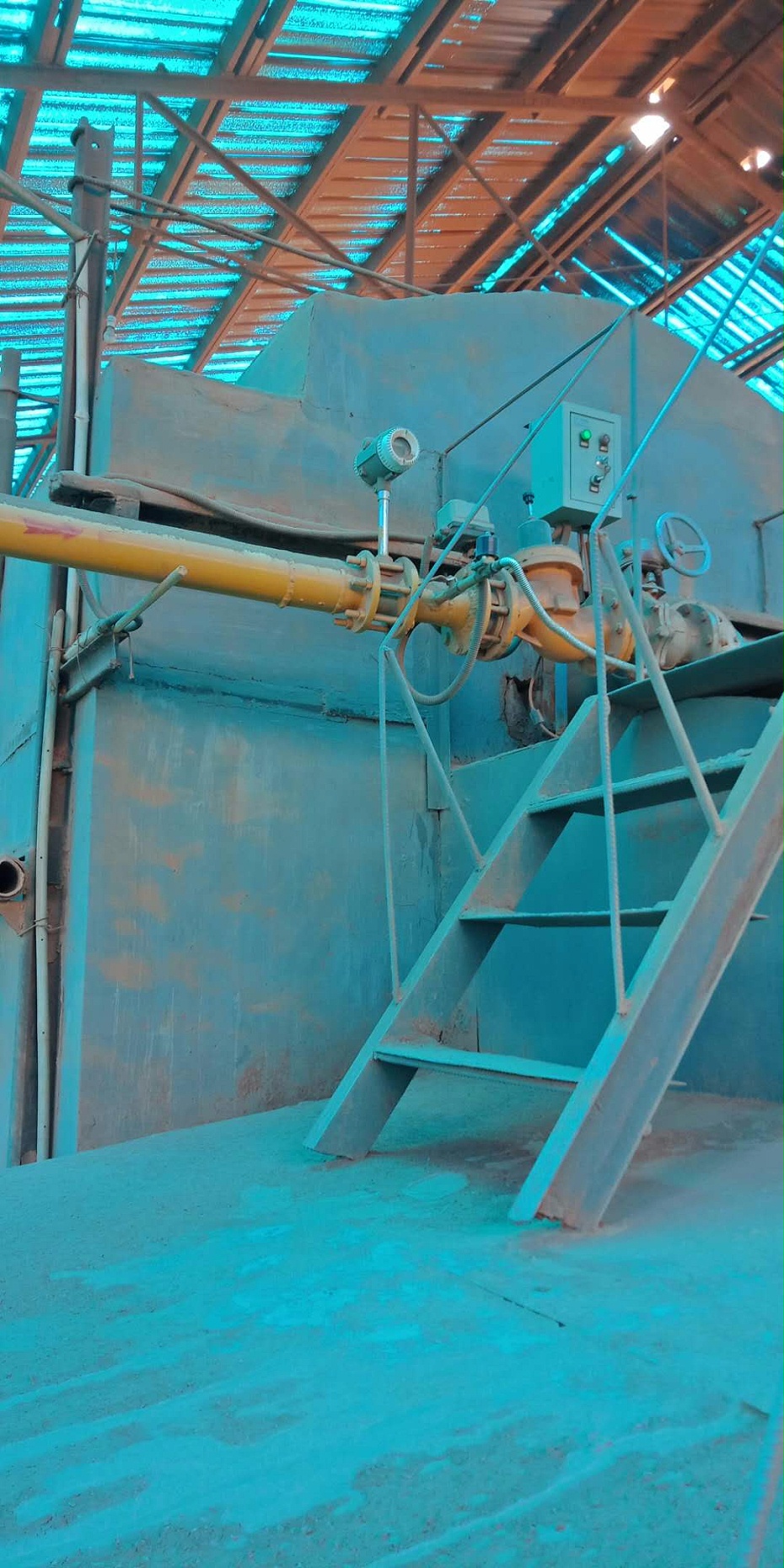

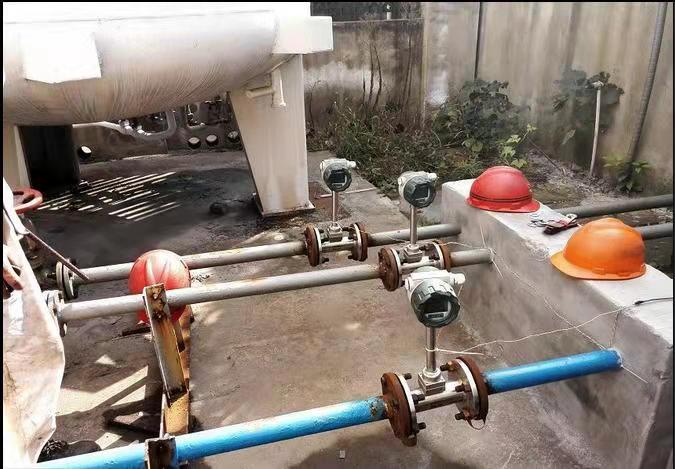

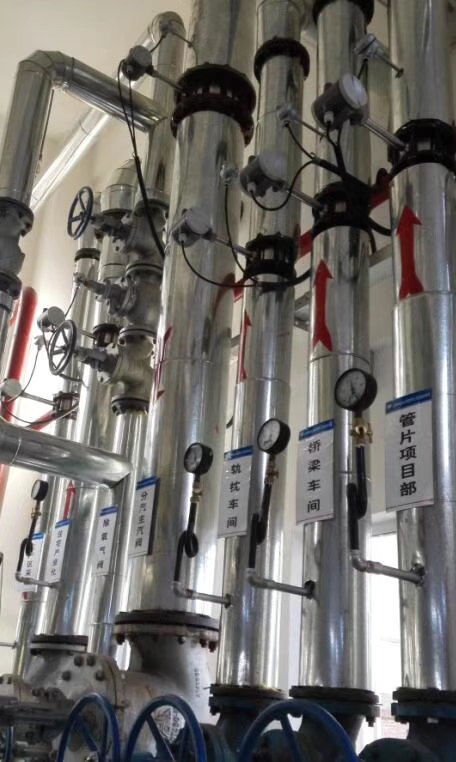

場景應用

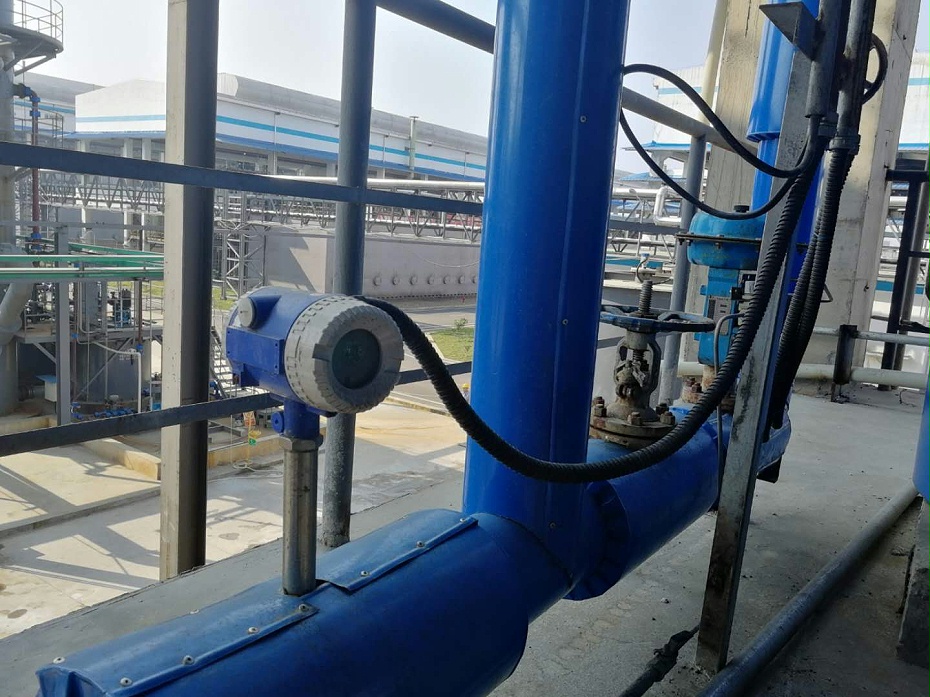

4a17ae5fd8dfc2b54a53506e36df85d

24b0615b226d6de5e8d627bf1ba10f9

153c71a71198e0cc2aa77bee9d2acef

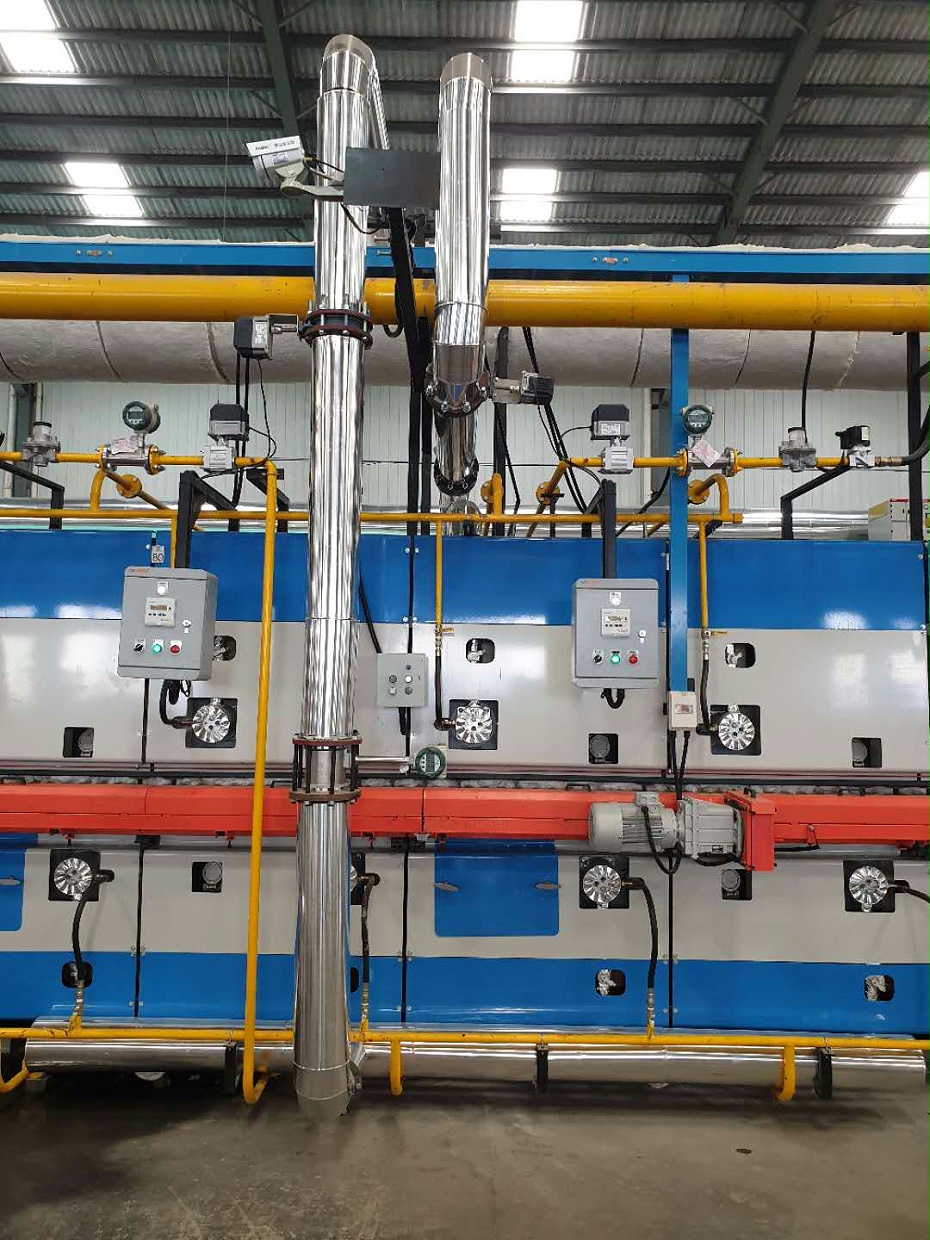

b5fdd46a6ca939b9d75b466d2a865a7

c54cf254382b2f5d98c5d138246eacc

LUGB渦街流量計說明書.doc
