渦街流量計脈沖信號

脈沖渦街流量計是一種速度流量計。 基于卡門渦旋理論，壓電晶體用于檢測流體通過管道中的三角柱時產生的渦流頻率，從而測量流體的流量。 該儀器采用的差分技術，隔離，屏蔽，濾波等措施，克服了同類產品抗震性能差和小信號數據混亂的問題，并采用的傳感器封裝技術和保護措施，確保了產品的可靠性。 該產品是基于分流器的單個流量信號測量; 溫度傳感器和壓力傳感器可以配置用于補償測量，可以適應不同的安裝環境和數據傳輸。

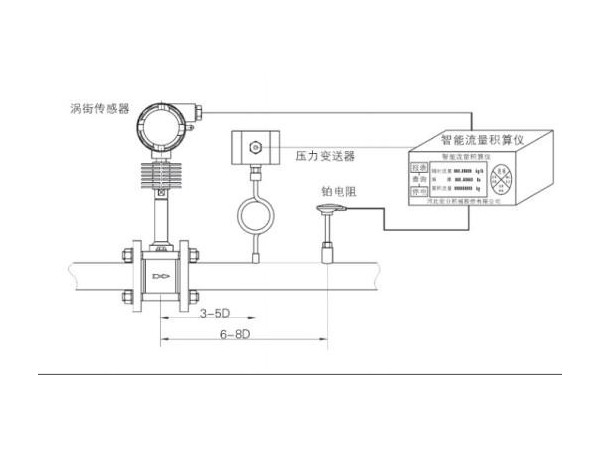

脈沖信號傳輸渦街流量計接線

輸出頻率信號的三線流量傳感器由DC24V或DC12V電源供電。 它通常通過三芯屏蔽電纜連接到顯示儀器或計算機。 屏蔽層應可靠地連接到放大器外殼的接地螺釘。 屏蔽電纜的選擇應符合現場環境的要求。 此外，屏蔽電纜應與其他強電源線分開，并且不得平行布線。

脈沖信號傳輸渦街流量計接線說明

主供電和輸出信號接線端子(左側2位吊框旋壓式端子)

“-”：為4~20mA電流輸出端

“+”：為15~24V電源“+”端

“+”連接到+ 24V外部電源時，電流輸出從“-”端流向計算機或顯示表的采樣電阻，并在負載(例如采樣電阻)后流回到電源的“-”端。

輔助接線(3位小端子)脈沖輸出接線：

V+：接脈沖輸出供電的電源“+”端(+12V)

F：為脈沖輸出信號端

0：連接到電源的“-”端作為脈沖輸出電源。這種脈沖輸出必須用于主電流回路電源。輸出為未校正的光隔離原始脈沖，截止頻率為50Hz，通常用于定時;拉電阻的集電極開路輸出。

以上就是貝特工程師通過對什么是脈沖信號、以及不同情況下的脈沖接線說明，來告訴大家渦街流量計脈沖信號怎么接線，希望可以幫助大家。
