智能電磁流量計具有在測量過程中不受被測介質的粘度、溫度、密度和導電率影響的性質，因此智能電磁流量計被廣泛應用化工、造紙、食品、紡織、冶金、環保、給排水等行業。由于很多企業不太了解智能電磁流量計或者是沒有相關經驗的工作人員，因此電磁流量計的接線工作常常需要找一些的接線工程師，當然也要支付高額的費用。今天貝特智能儀表的工程師就來為大家分享"智能電磁流量計接線圖"以及智能電磁流量計接線方法。希望可以幫助大家!

智能電磁流量計接線圖：

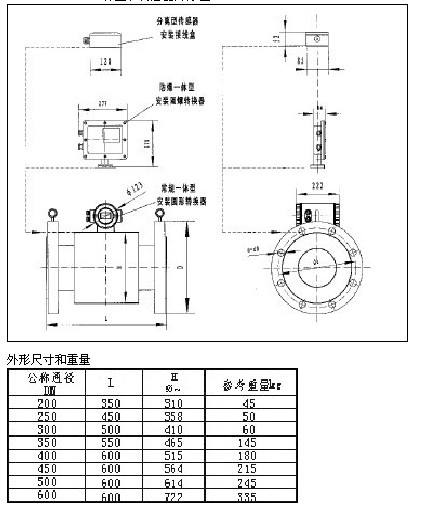

電磁流量計接線的特點的量程范圍寬，可達1：100。此外，電磁流量計接線的特點只與被測介質的平均流速成正比，而與軸對稱的流動狀態(層流或紊流)無關。電磁流量計接線的特點無機械慣性，反應靈敏，可以測量瞬時脈動流量，而且線性好，因此可以將測量信號直接用轉換器線性的轉換成標準信號輸出。下圖為智能電磁流量計接線圖

要想使用好電磁流量計，第1步非常重要，那就是分體式電磁流量計如何接線。一般的過程測量儀表都是二線制儀表，電源和信號共用兩根電線。而電磁流量計則采用四線制，電源與信號線分開，既可用直流供電也可用交流供電，輸出信號既有電流信號也有脈沖和報警信號，接線時注意，不能將電源和信號線接錯，以免損壞流量計。

電磁流量計的接線方法：

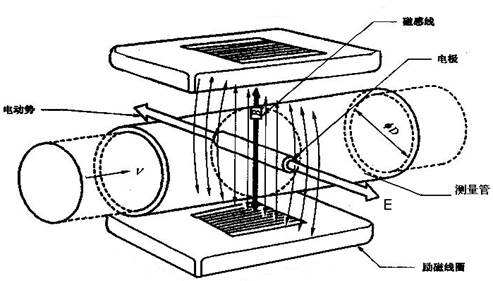

內部接線與外部接線

1.內部接線一般為5根線，傳感器與轉換放大器的連接。XY，ACB，即礪磁線圈接線二根，XY，電極接線　ACB，二根為電極接線AB，一根為接地C。

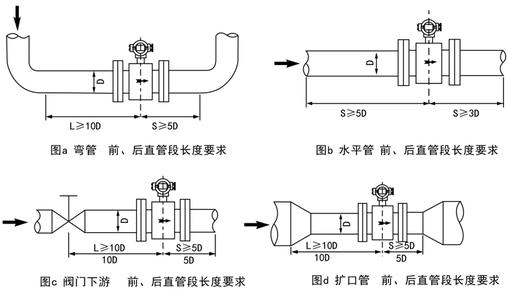

2.外部接線一般為電源接入端。二線，信號輸出線：六根，一般為4-20MA輸出線二根，RS232通訊線二根，RS485通訊線二根。筒體上還有接地端子線。購買產品安裝時一般只要打開表蓋按說明書進行外部接線即可，不復雜。但如果管道是全塑管不導電時，則要妥善做好接地，以免出現流量不準或漂移現象。

電磁流量計符號說明：

①儀表電源：AC220V火線接“L”端子,零線接“N”端子。

②輸出信號：電磁流量計為4-20mA信號輸出時正極接“ICOUT”端子,負極接“ICOM”端子，“INSW”端子不接線;電磁流量計為頻率/頻率信號輸出時正極接“PUL+”端子,負極接“PCOM”端子。

③報警輸出：上限報警輸出接“ALM+”端子,報警地接“ALCOM”端子;下限報警輸出接“ALM-”端子,報警地接“ALCOM”端子。

④勵磁線圈:接傳感器勵磁線圈接“EXT+”和“EXT-”端子,“INSW”端子不接線。

⑤傳感器信號：“DS1”和“DS2”接傳感器信號線，“SGND”接外屏蔽線。

⑥信號電極：“SIG1”和“SIG2”接傳感器信號電極，“SGND”接外屏蔽線。

⑦RS485通訊：RS485通訊接“TSR+”和“TSR-”端子。

接線注意事項：

1.電磁流量計靜電感應現象,在相對的兩物體中，如其一的電位發生變化，則由于物體間的電容使另一物體的電位也發生變化。干擾源是通過電容性的耦合在回路中形成干擾，它是兩電場相互作用的結果。

2.通過電磁感應、靜電感應所形成的干擾大部分是50Hz的工頻干擾電壓。但是其他的高頻發生器、帶整流子的電機等設備，也會產生高頻的干擾。由于雷云之間、雷云與大地間的放電，在配線上也能感應出異常電壓。

3.智能電磁流量計信號源與儀表之間的連接導線、儀表內部的配線通過磁耦合在電路中形成干擾。像我們在工程中使用的大功率的變壓器、交流電機、高壓電網等的周圍空間中都存在有很強的交變磁場，而儀表的閉合回路處在這種變化的磁場中將會產生感應電勢。

以上就是關于"電磁流量計怎么接線?工程師分享"智能電磁流量計接線圖""的全部內容，相信大家對智能電磁流量計怎么接線都有了詳細的了解了吧!希望這次分享可以幫助更多的人。如果您還是不了解也可以隨時聯系我們貝特智能儀表工程師，我們會不遺余力的幫助您。
