微氣象站BTSW600是一個結構緊湊、高精度的傳感器，提供六個氣象參數，BTSW600可測量風速，風向，大氣壓力，大氣溫度，相對濕度和太陽總輻射。傳感器采用IP66級外殼，BTSW600采用9~36伏直流電供電并配有6針的M16連接器供安裝。環境要求工作溫度：-50℃～+85℃儲存溫度：-50℃～+85℃工作濕度：0-100%海拔高度：0～4000......
400-839-1983

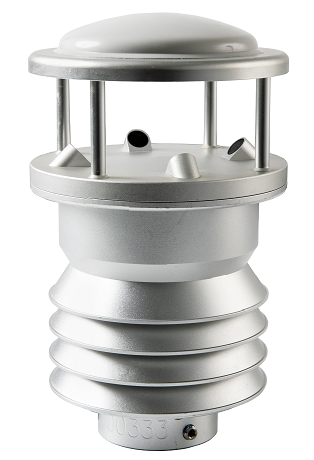

微氣象站BTSW600是一個 結構緊湊、高精度的傳感器，提供六 個氣象參數， BTSW600可測量風速，風向，大氣壓力，大氣溫度，相對濕度 和太陽總輻射 。傳感器采用IP66級外殼
，BTSW600 采用9~
36 伏直流電 供電并配有6
針的M 16 連接器供安裝。
工作溫度：-50℃～+85℃
儲存溫度：-50℃～+85℃
工作濕度：0-100%
海拔高度：0～4000m
外殼材質：陽極氧化鋁合金
供電電源：9~36V DC
加熱電流：上限10A，默認
為3A
加熱功率：上限240W，
默認為72W （可設置）
輸出信號類型：RS-485
防護等級：IP66
風速
測量范圍：0~75m/s
耐受風速：80m/s（30分鐘）
分辨率：0. 1m/s
精度：±0.2m/s (0-10m/s)、±2% (>10m/s)
風向
測量范圍：0~360°
分辨率：1°
精度：±1°
空氣溫度
測量范圍：-50~85
℃
分辨率：0.1℃
精度：±0.2℃
空氣相對濕度
測量范圍：0-100%(0~80℃)
分辨率：1%
精度：±2%RH
氣壓
測量范圍：200-1
200hPa
分辨率：0.1 hPa
精度：±0.5 hPa（-10℃~50℃）
雨強
測量范圍：0-24mm/min
分辨率：0.1mm/min
精度：0.5mm/min
降雨量
測量范圍：0-2048mm
精度：0.5mm
累計：2048mm（出廠為 0mm，檢測有雨時開始累加，累加到2048mm ，雨量清零，再次測量累加，以此類推）
電纜接口：電纜采用航空插頭與微氣象站本體連接，接口定義如下表
|
微氣象站連接頭和 電纜引線 |
|||
|
連接頭引腳 |
電纜線標記 |
定義 |
功能 |
|
1 |
預留 |
白色 |
加熱VDC+ |
|
2 |
預留 |
棕色 |
加熱GND |
|
3 |
電源 |
紅色 |
電源VDC+ |
|
4 |
地 |
黑色 |
GND |
|
5 |
RS485A |
紫色 |
RS485A |
|
6 |
RS485B |
橙色 |
RS485B |
|
殼體 |
外屏蔽地 銅網 |
||
|
注：以上1~6腳是指電纜的輸出端的線號定義 |
|||

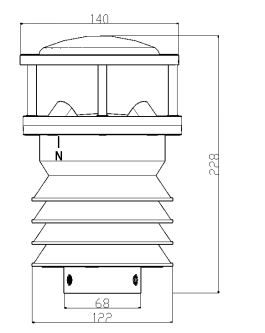

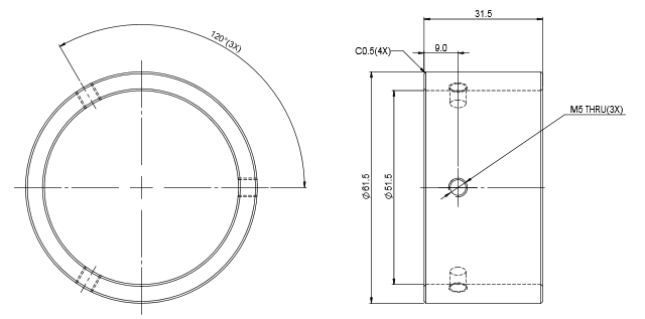

安裝接口：安裝于直徑為50mm的氣象桅桿上，用3枚緊定螺釘固定，安裝固定底座采用高規格鋁合金制造，緊定螺釘材質為不銹鋼，尺寸M8*15，安裝支架尺寸圖如下：
