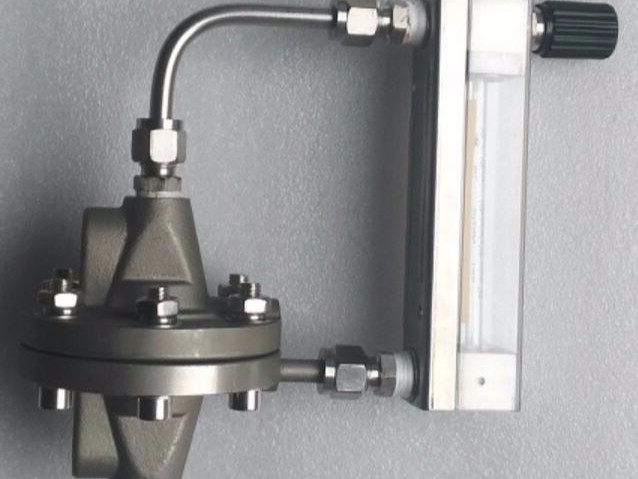

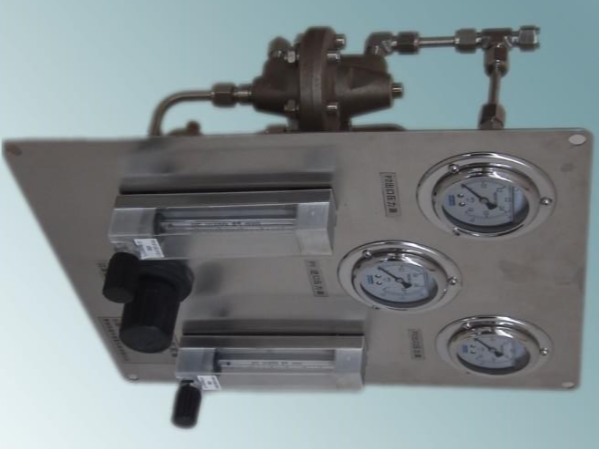

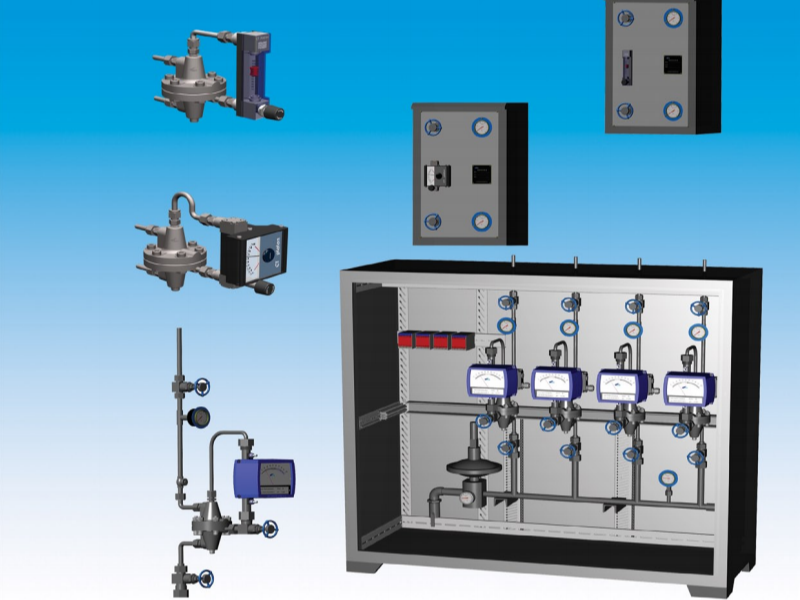

產品特點
可以測量過程壓力低于6.4MPa
流量，壓力(可選)現場指示
|
儀表型號 |
LZB 配用 玻璃管浮子流量計 |
LZZ 配用 金屬管浮子流量計 |
|
測量范圍
(100%值) |
|
|
|
水: 20℃ |
3-1001/h |
25-4∞Ol/h |
|
空氣 O.1MPa.20℃ |
50-3400I/h |
0.7-80m3/h |
|
量程比 |
10.1 |
10.1 |
|
準確度等級 |
4 |
1.5 |
|
流量刻度 |
實際流量刻度 |
實際流量刻度 |
|
介質壓力 |
上限1.0MPa |
上限6 .4MPa
(特殊要求可增加) |
|
介質溫度 |
-20℃ -100℃ |
-20℃-200℃ |
|
環境溫度 |
一20℃-60℃ |
一20'C-60℃ |
|
介質材質 |
304 316 |
304 316 |
|
外殼 |
塑料 PVC |
鑄鈕，環氧樹脂噴涂 |
|
過程連接 |
|
|
|
卡套 |
φ6mmφ8mmφ10mm |
φ6πrnφ8mmφ10mm |
|
螺紋 |
1/4W〃 NPT
1/2〃NPT |
1/4W〃NPT
1/2〃NPT |
|
法蘭 |
1/2〃ANSI 1501b
DIN2501 .HG .GB |
1/2〃ANSI 150Ib
DIN2501.HG.GB |
|
特殊 |
根據用戶要求 |
根據用戶要求 |

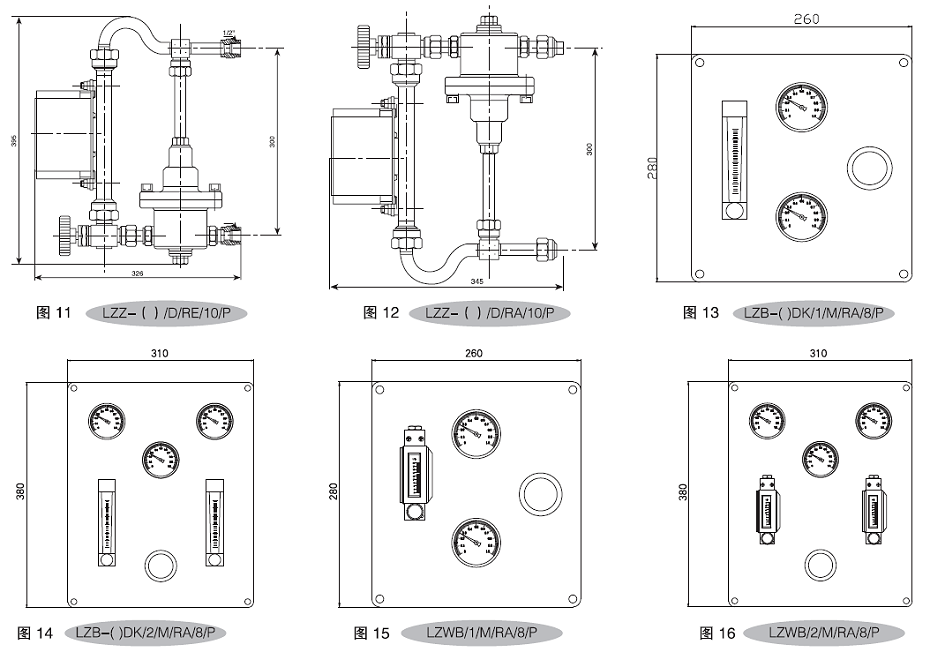

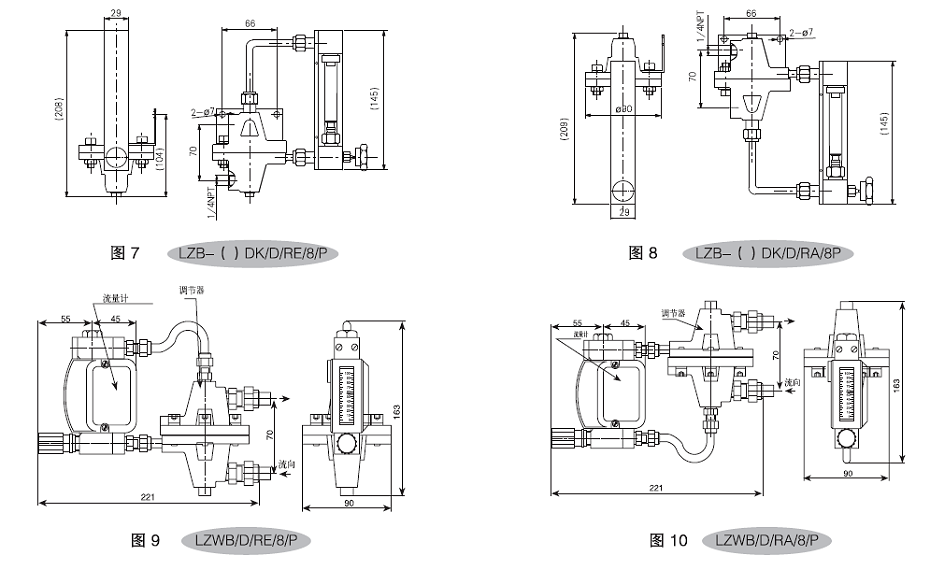

外形尺寸
標校條件:水: 20.C 空氣: 20'C O.1013MPa(abs). 實際介質量程將根據條件進行計算轉換.
|
錐曹號 |
閥門芯軸直徑 (mm) |
水I/ h(100%) |
空氣階1(100%) |
壓力損失 (kPa) |
|
OF005 |
1.0 |
|
50 |
1.2 |
|
OF010 |
1.0 |
3 |
100 |
1.4 |
|
OF015 |
1.0 |
5 |
150 |
L5 |
|
OF040 |
2.5 |
10 |
400 |
1.8 |
|
OF080 |
2.5 |
25 |
800 |
3.5 |
|
OF125 |
2.5 |
40 |
1250 |
6.5 |
|
OF200 |
2.5 |
60 |
20∞ |
13.0 |
|
OF300 |
2.5 |
80 |
2500 |
23.5 |
|
OF340 |
4.5 |
100 |
3400 |
40.0 |
配用金屬管浮于流量計 表3
|
口徑 |
錐管號 |
水I/ h(100%) |
空氣時/h(10Q96) |
E力損失 (kPa) |
|
15 |
OF15.1 |
25 |
0.7 |
1.5 |
|
OF15.2 |
40 |
1.0 |
1.5 |
|
|
OF15.3 |
60 |
1.5 |
1.5 |
|
|
OF15.4 |
100 |
2.2 |
1.5 |
|
|
OF15.5 |
160 |
3.6 |
1.5 |
|
|
OF15.6 |
250 |
5.5 |
3.0 |
|
|
OF15.7 |
400 |
10 |
3.0 |
|
|
OF15.8 |
630 |
14 |
3.5 |
|
|
25 |
OF25.0 |
630 |
14 |
1.5 |
|
OF25.1 |
1000 |
22 |
1.5 |
|
|
OF25.2 |
1600 |
35 |
1.5 |
|
|
OF25.3 |
2500 |
50 |
3.0 |
|
|
OF25.4 |
4000 |
80 |
3.5 |
配用微小流量金屬曹浮于流量計流量表同表 1
.配用的RE和RA恒流閥 表 4
|
恒流閥型號 |
RE |
RA |
|
應用條件 |
恒定入口壓力變化 P1 |
恒定出口E力變化P2 |
|
介質狀態 |
液體或氣體 |
液體或氣體 |
|
介質溫度 |
|
|
|
標準 |
80℃ |
日O℃ |
|
特殊 |
150℃ |
150℃ |
|
介質壓力 |
|
|
|
標準 |
1.0MPa |
1.0MPa |
|
特殊 |
6.4MPa (根據需要可增加) |
6.4MPa (根據需要可增加) |
|
可控壓力范圍 |
0.02-0.5MPa |
|
|
壓差 |
0.02-0.045MPa |
|
|
控制精度 |
4.0% (選用玻璃管浮子流量計) |
4.0%( 選用玻璃管浮子流量計） |
|
|
1.5% (選用金屬曹浮子流量計) |
1.5%(選用金屬管浮子流量計） |
|
下限工作壓力 |

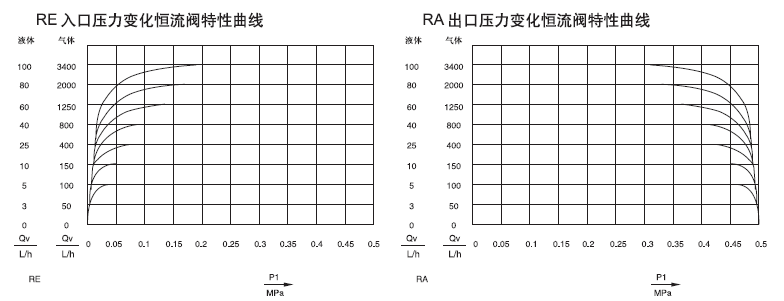

O.005MPa (見曲線表} |
0.005MPa (見曲線表) |
|
下限工作壓力下壓差 |
0.002-0.004M （時見曲線表) |
0.003-0.005MP4見曲線表 1 |

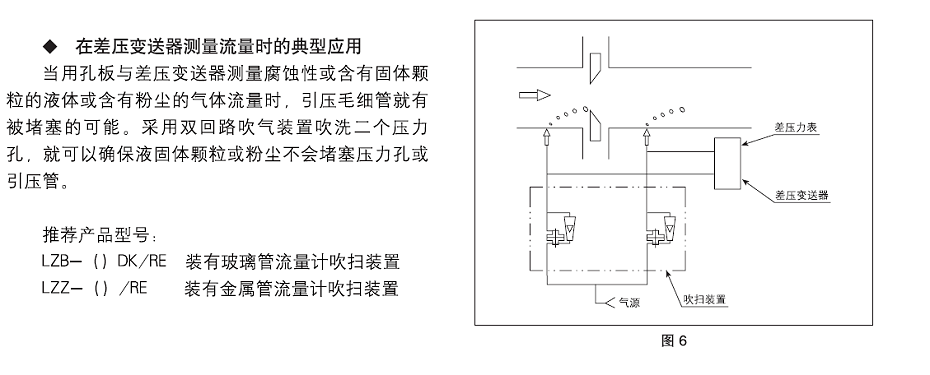

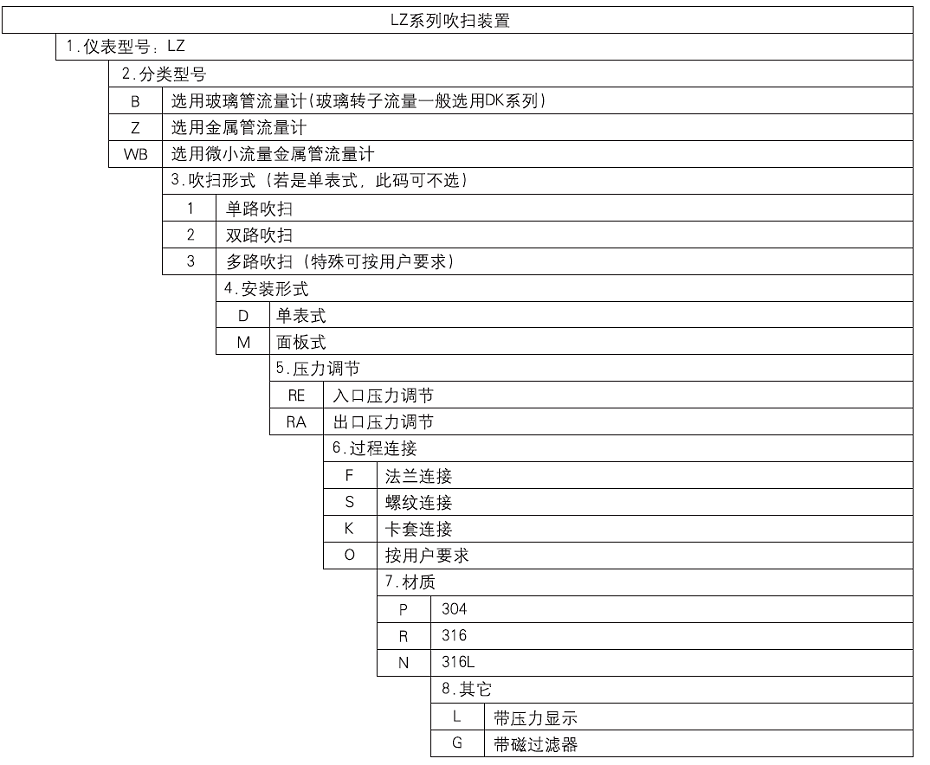

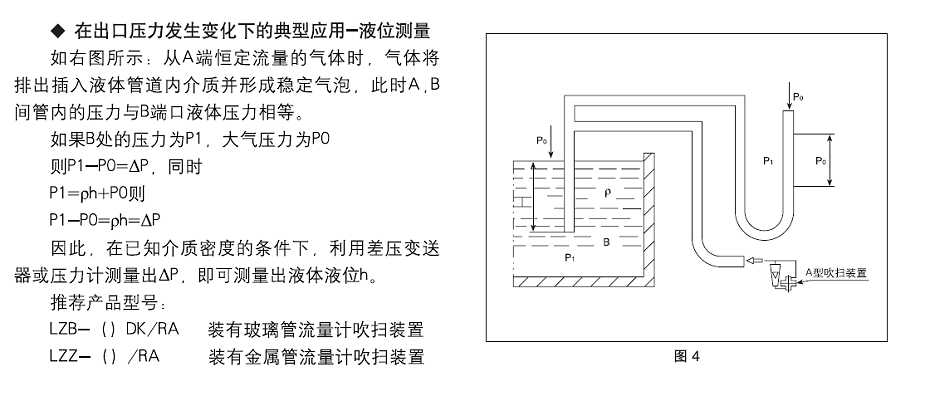

安裝注意事項
請選擇適合的位置安裝流量吹掃裝置，以確保流量計吹掃裝置調試，清洗，拆卸方便。 由于吹掃裝置浮子流量計上安裝碰捐合傳遞系統，因此要確保其它工作設備產生的干擾碰場不影響流量計的測量結果。 安裝時，要確保流量吹掃裝置穩定，應在適當的位置加固定支架。 安裝尺寸，不能超過給定尺寸太多或太少，以避免拉伸和壓縮力作用在吹掃裝置上。 當液體介質內含有鐵磁微粒時，一定要在儀表前將碰性顆粒過露掉。 一定要確保介質的流向與流量吹掃裝置要求的方向相同，在安裝儀表時，要把微調針閥全部關閉。 投運前請將管道排空，吹掃干凈，以免產生沖擊作用，應緩慢打開閥門調整到工作壓力，應通過調整閥門 的開度改變流量，防止浮子被沖擊，從而損壞測量部件。
