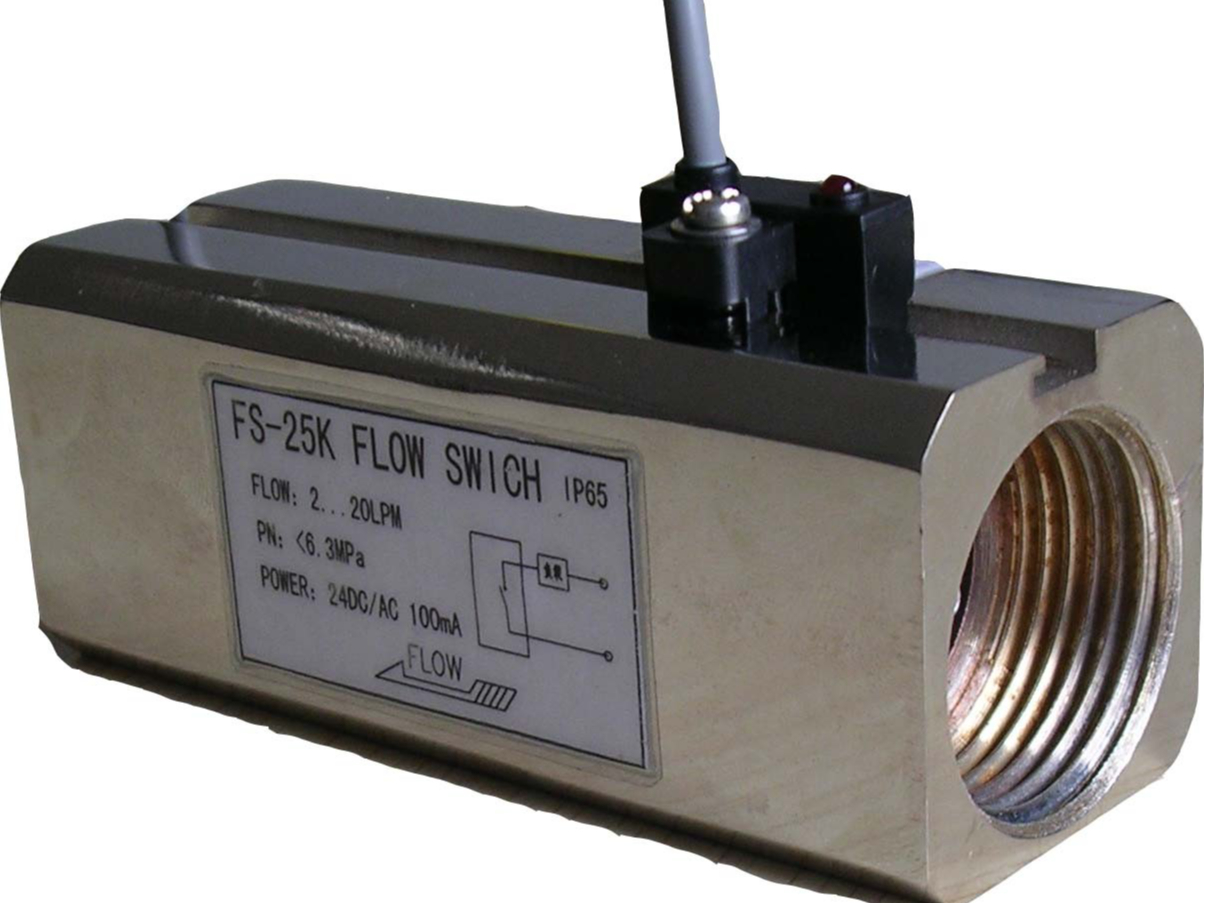

活塞式流量開關

FS-□□K系列流量開關使用說明書1、概述：FS系列流量開關是利用一種活塞型設計對液體或氣體介質流量的過多或不足進行檢測，有良好的重復性，很小的壓力損失。活塞磁鋼激勵一個密封簧片開關。開關動作點在線可調。機械活動部分與電器部分完全隔離。開關有LED指示，能顯示開關動作狀態。本體材質可選塑料、黃銅、不銹鋼......

在線咨詢

全國熱線

400-839-1983

1、產品特點：

resource/images/e02ebc04bf234243a48c43d7d5b3d995_14.jpg FS系列流量開關是利用一種活塞型設計對液體或氣體介質流量的過多或不足進行檢測，有良好的重復性，很小的壓力損失。活塞磁鋼激勵一個密封簧片開關。開關動作點在線可調。機械活動部分與電器部分完全隔離。開關有LED指示，能顯示開關動作狀態。本體材質可選塑料、黃銅、不銹鋼等。

2、機械參數：

工作壓力：0-10MPa
工作溫度：-20到+120℃
精度：設定點±5% （有流量刻度）

管道連接方式：內管螺紋連接

3、流量范圍及外形尺寸：

注:流量和機械尺寸均可定制

型號	公稱通徑		公稱壓力 MPa	上限流量 L/min	報警點設置范圍L/min	L mm	A mm	B mm
型號	mm	G	公稱壓力 MPa	上限流量 L/min	報警點設置范圍L/min	L mm	A mm	B mm
FS-08K	8	1/4”內螺紋	10	8	0-8	90	25	28
FS-10K	10	3/8”內螺紋	10	10	0-10	90	25	28
FS-15K	15	1/2”內螺紋	10	20	0-10/20	90	25	28
FS-20K	20	3/4”內螺紋	10	40	0-20/40	100	33	33
FS-25K	25	1” 內螺紋	10	60	0-40/60	100	40	40
FS-32K	32	11/4”內螺紋	4	100	0-60/100	140	50	50
FS-40K	40	11/2”內螺紋	4	250	0-200/250	160	70	70
FS-50K	50	2” 內螺紋	4	400	0-300/400	160	80	80

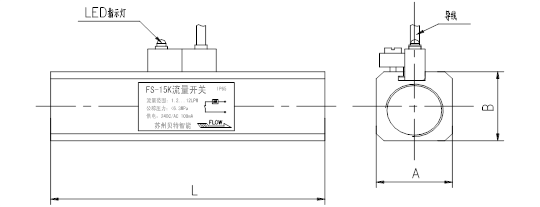

resource/images/e02ebc04bf234243a48c43d7d5b3d995_16.png 4、流量開關外形圖：

resource/images/e02ebc04bf234243a48c43d7d5b3d995_20.jpg

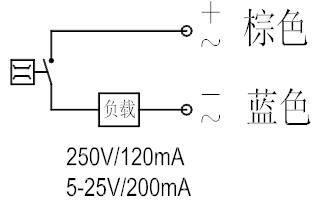

5、電氣指標及接線圖：

開關類型：簧片開關,兩線制
電氣功率：5-24V/ 200 mA(AC/DC)

250V/120mA(AC/DC)
電氣接線：1.5m聚合物導線

防護等級：IP67

電氣連接圖：如圖所示
注意：開關一定要與負載串聯連接！

6、產品應用：

潤滑系統、冷卻系統、化工耐腐泵密封監測、半導體行業、激光頭、焊接頭、電源、X射線管、半導體設備、水凈化和過濾、熱水器、工業冷水機。其優越性能可確保關鍵軸承或齒輪上有適當的潤滑油流動，以防止諸如印刷、旋轉設備、傳送裝置、加工工具、機器人系統發生停工現象。采用美國原裝進口磁簧開關保證了開關長期無故障工作，使用壽命長，安全可靠。已成功替代國外同類產品應用于各個領域。
