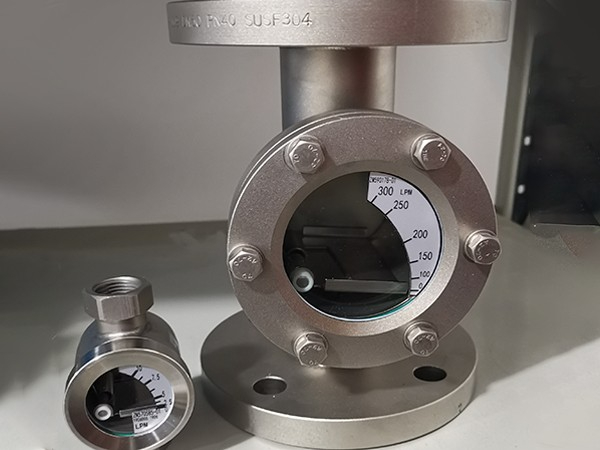

BT590178系列視流器

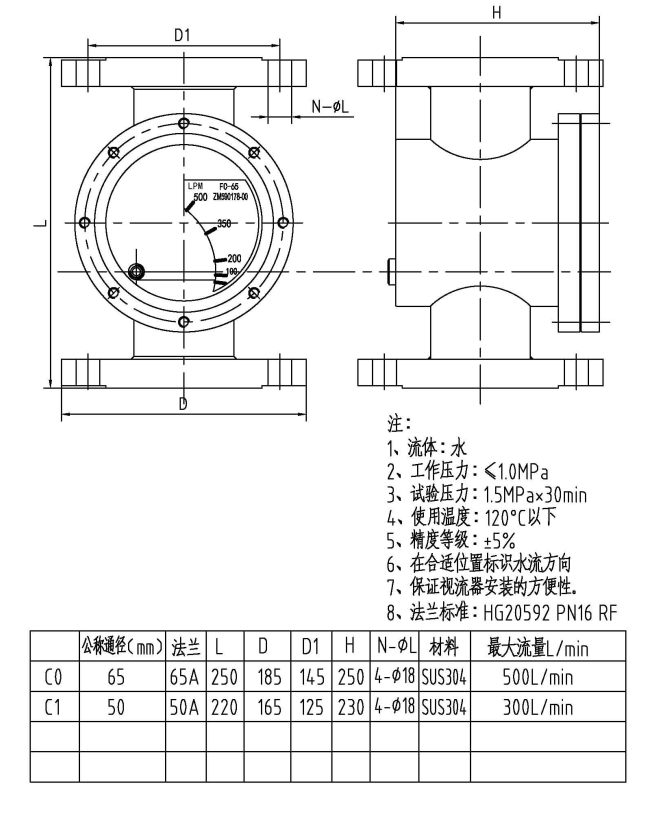

尺寸規格：......

在線咨詢

全國熱線

400-839-1983

BT590178系列視流器使用說明書

1、概述

視流器又稱流量視鏡、流量指示器、流體指示器，可以指示當前瞬時流量，適用于石油、化工、化纖、醫藥、食品、電廠、泵、冶金設備等工業生產管路中,能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產保證產品質量不可缺少的管道附件之一。

2、工作原理

視流器由視鏡、噴嘴、翻板、刻度盤等組成，過程連接可以選擇螺紋、法蘭、卡箍等形式。視流器可以測量液體、氣體、蒸汽的流量，翻板隨著管道流量的大小轉動不同的角度，翻板轉動的角度大小與流量大小成正比關系，轉板對應的刻度流量就是當前的管道實際流量。轉板式視流器只能測量單一方向的流量，但是流量測量不受安裝方向的影響。流量測量精度±5%

視流器系列技術參數及組件

螺紋式（BT570585系列）： DN15-DN50 (1/2-2寸)

法蘭式（BT570178系列）： DN15-DN400 (1/2-16寸)

分流式（BT570586系列）：DN80-DN200 (3-8寸)

壓力等級： 0.6/1.0/1.6/2.5/4.0/6.4MPA (150LB-300LB)

玻璃耐壓：鋼化硼硅玻璃片≤ 2.5MPa 石英玻璃片≤ 10.0MPa

閥體材質：不銹鋼（ 304不銹鋼）

密封墊片：氟膠O型圈、聚四氟乙烯墊片

3、玻璃視窗的維護及保養

3.1、其玻璃視窗是用于觀察液體、氣體、蒸汽等介質的流動反應應保持干凈無灰塵。

3.2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放。

3.3、玻璃耐溫耐壓有一定的局限，具體根據實際情況而定。以下提供國標玻璃制造工藝物理實驗參數：耐溫:鋼化硼硅玻璃≤ 200℃、石英玻璃≤ 1000℃、鋁硅玻璃≤ 450℃耐壓:鋼化硼硅玻璃片≤ 2.5MPa石英玻璃片≤ 10.0MPa 鋁硅玻璃≤ 6.4MPa 普通玻璃≤ 0.6MPa
