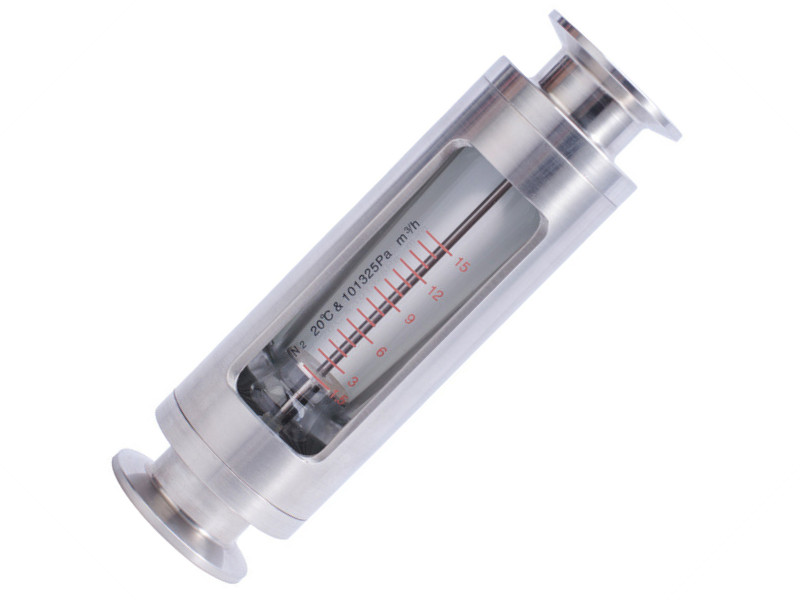

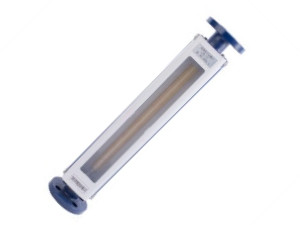

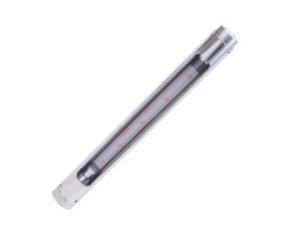

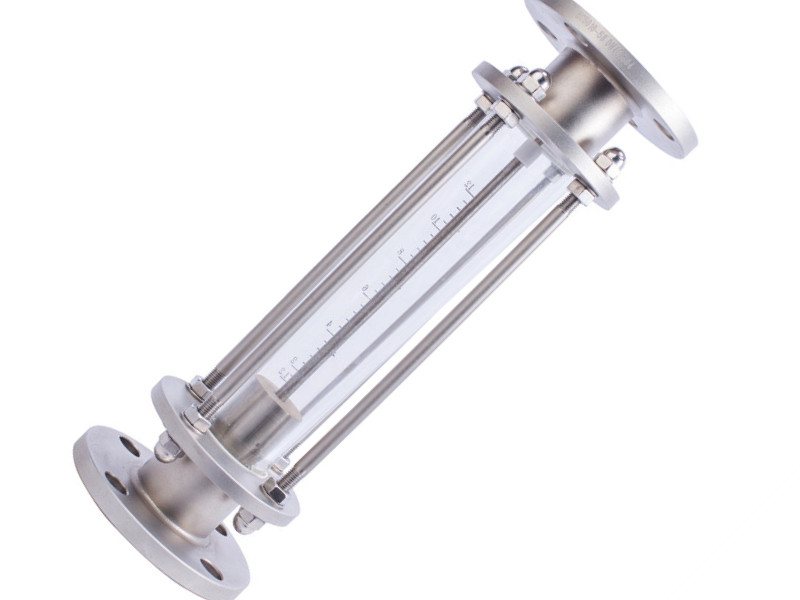

LZB遠傳玻璃管轉子流量計

玻璃轉子流量計外觀特點外觀輕巧簡潔，安裝簡單方便，不必從管道上拆下整機 ,即可方便更換錐管和浮子，土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

玻璃管轉子流量計在垂直的透明錐管內，裝有可上下移動的浮子（轉子），當液體自下而經錐管時，被浮子節流，在浮子上下游之間產生差壓，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮子及粘性力三者的合力相等時，浮子上于平衡位置，因此流經流量計的流體流量與浮子的上升高度，亦即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。

它們主要由錐形玻璃管、浮子、上下基座、上下止擋、支板、外罩、密封圈等組成，對于通徑在10毫米以下的流量計采用管（軟、硬）連接，并可配有流量調節閥。對于通徑在15毫米以上的流量計采用法蘭連接（JB78-59鑄鐵法蘭）。

產品特點

貝特-智能儀表直供廠家

精度 / Transparent glass tube 可以測量液體、氣體的微小流量。水流量小可以測到0.4-4ml/min。
接液材質可選 / Range ratio 多種接液材質可選：鋁、黃銅、不銹鋼、PP塑料、PTFE、FEP等。
能源 / Small pressure loss 無需外部供電，流量指示清晰直觀。

開關 / Simple structure 可以帶報警開關輸出。
防腐 / Measuring range 可以測量腐蝕性流體的測量。
連接形式豐富 / Corrosion resistance 多種過程連接形式：螺紋、寶塔接頭、卡套、法蘭等。

主要應用

衛生型金屬管轉子流量計結構筒單、工作可靠、準確度高、適用范圍廣

水處理設備大氣抽樣流量監測VOCs監測中氣體流量的監測、污水流量測量
實驗室應用冶金、電廠、印染、煤礦、石油、鉆井、食品、飲料、釀酒、鉆井平臺等行業均有使用
水處理行業RO反滲透、純水流量測量、蒸餾水流量測量、注射水流量測量
光伏行業單晶硅行業、微電子行業、電鍍、電解、PCB制造行業
電力行業電廠脫硫脫硝、氨水流量測量、尿素溶液流量的測量
化工行業液體、氣體過程測量及控制系統。適合所有化工行業中各種流體的低流速、低粘度、中小流量的測量與遠傳

工作原理

轉子流量計的轉子材料可用不銹鋼、鋁、青銅等制成。

根據金屬管浮子在錐形管內的高度來測量流量，利用流體通過浮子和管壁之間的間隙時產生的壓差來平衡浮子的重量，流量越大，浮子被托得越高，使其具有更大的環隙面積，也即環隙面積隨流量變化，所以一般稱為面積法。它較多地利用于中、小流量的測量，有配以電遠傳或氣遠傳發信器的類型。

技術參數

貝特-智能儀表直供廠家

通徑DN （mm）	型號	測量范圍		椎管長度（mm）	精度等級		允許被測液體狀態
		水20℃	空氣		LZB/LZJ	LZB-（）F	溫度（℃）	壓力
			20℃，10132SPa					（MPa）
2	LZB-2	0.4~4ml/min	6~60ml/min	160	1.5:2.5	2.5:4	-20~+120	≤0.4
		0.6~6ml/min	10~100ml/min
		1.0~10ml/min	16~160ml/min
		1.6~16ml/min	25~250ml/min
3	LZB-3	2.5~25ml/min	40~400ml/min
		4~40ml/min	60~600ml/min
		6~60ml/min	100~1000ml/min
		10~100ml/min	160~1600ml/min
4	LZB-4 LZB-4F	（1~10）L/h	（16~160）L/h
		（1.6~16）L/h	（25~250）L/h
		（2.5~25）L/h	（40~400）L/h
6	LZB-6 LZJ-6F	（2.5~25）L/h	（40~400）L/h
		（4~40）L/h	（60~600）L/h
		（6~60）L/h	（100~1000）L/h
10	LZB-10 LZJ-10F	（6~60）L/h	（100~1000）L/h			2.5		≤0.6
		（10~100）L/h	（160~1600）L/h
		（16~160）L/h	（250~2500）L/h
15	LZB-15 LZJ-15F	（16~160）L/h	（0.25~2.5）m3/h	350
		（25~250）L/h	（0.4~4）m3/h
		（40~400）L/h	（0.6~6）m3/h
25	LZB-25 LZJ-25F	（40~400）L/h	（1~10）m3/h
		（60~600）L/h	（1.6~16）m3/h
		（100~1000）L/h	（2.5~25）m3/h
40	LZB-40 LZJ-40F	（160~1600）L/h	（4~40）m3/h	430
		（250~2500）L/h	（6~60）m3/h
50	LZB-50 LZJ-50F	（0.4~4）m3/h	（10~100）m3/h	450
		（0.6~6）m3/h	（16~160）m3/h
80	LZB-80 LZB-80F	（1~10）m3/h	（50~250）m3/h	500				≤0.4
		（1.6~16）m3/h	80~400）m3/h
100	LZB-100 LZB-100F	（5~25）m3/h	（120~600）m3/h
		（8~40）m3/h	（200~1000）m3/h

使用方法（安裝）

衛生型金屬管轉子流量計安裝需要完成12個步驟。

1、清理安裝流量計之前一定要將管道內的焊渣、雜物清理干凈；
2、校正流量計的直立部分垂直于地面安裝傾斜度不得超過5°.否則會影響測量準確度.。
3、位置為了確保流量計的測量準確性，應在流量計的進口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段，測量時調節控制閥安裝在流量計的下游。
4、型號若被測介質為大的脈動流或兩相流，應在流量計的上游安裝緩沖器來或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計使用阻尼型的。
5、測介質測介質較臟或含有導磁顆粒時，建議在流量計的上游安裝過濾器或磁過濾器。
6、支撐流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。
7、維護為了便于流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示妁旁路管道。
8、穩定當流量計用于氣體測量時,應保證管道內的工作壓力不少于5倍流量計的壓力損失,使流量計能夠穩定正常動作。
9、接線對電遠傳及帶報警限位開關的流量計在使用前，打開儀表蓋，按接線圖正確接線。
10、阻動件按儀表指示器中的警示牌，取出運輸中防止浮子振動的阻動件，復原后再使用儀表。
11、開啟流量計若開啟流量計時，由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力，緩慢開啟控制閥，直到系統正常，儀表方可使用，否則容易造成指針跳動或浮子的突然撞擊而損壞的瑰象。
12、用戶使用用戶使用時，若被測流體的密度與水不同對，或被測氣體的參數和工作狀態與制造廠家規定不同時應對流量計示值讀數進行換算，換算方法見附錄。

廠家實力

智能儀表直供廠家

公司生產加工設備齊全，電子車間擁有一條現代化SMT流水線，擁有完善的電子設計、開發實驗室。機械車間擁有多臺精密數控車床、普通車床、加工、全自動環縫焊機、鉆床等設備，標定車間擁有兩條液體標定測試線，一條中小流量氣體標定測試線，保證每臺產品均經實際標定、校驗，以確保產品品質。
